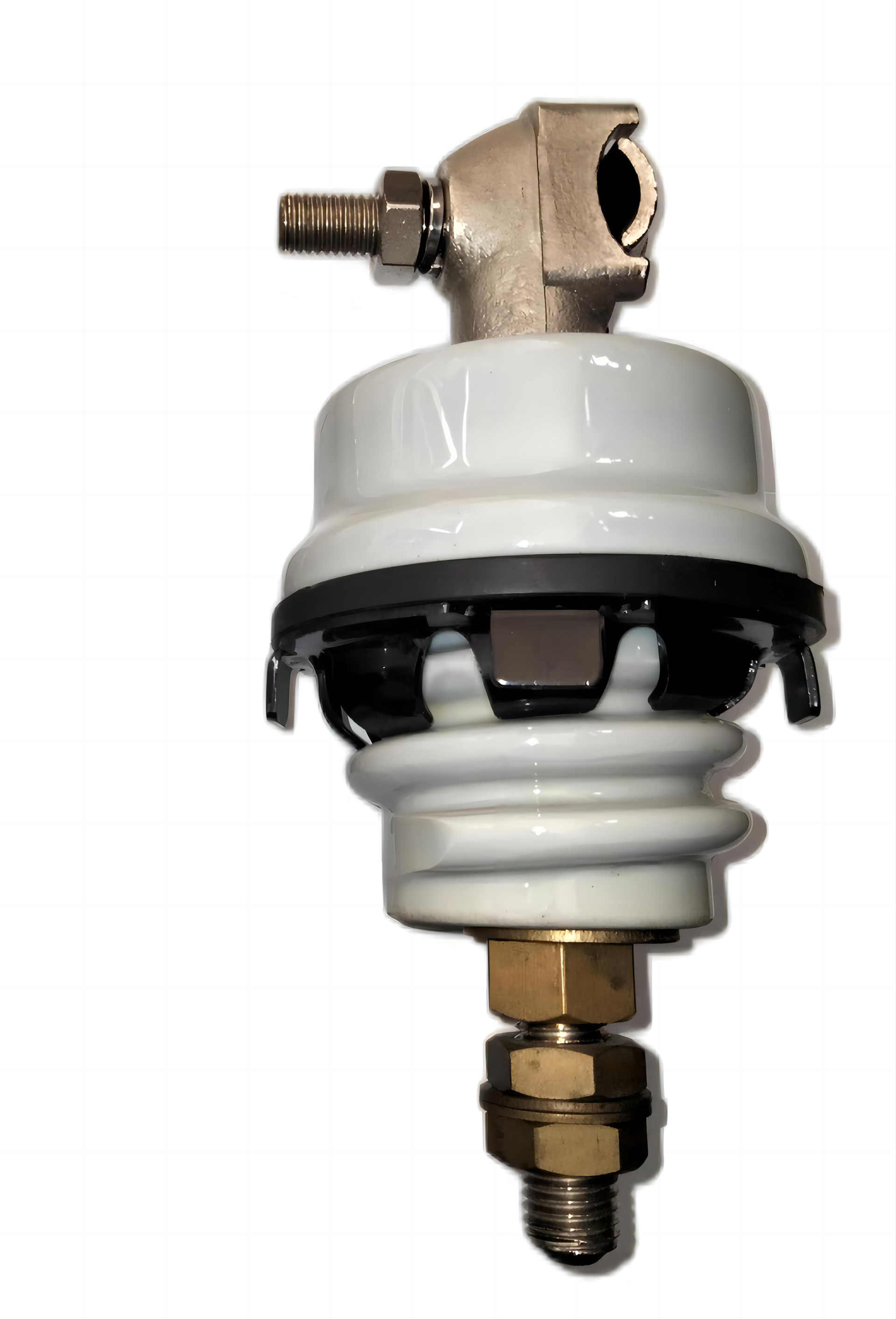

DIN德标套管

    变压器套管是主要的绝缘装置，它根据不同国家的标准分为国标，欧标（EN）,美标（ANSI），德标（DIN）等，同时又根据不同的电压和电流有不同的型号。变压器套管是将变压器内部高、低压引线引到油箱外部的绝缘套管，不但作为引线对地绝缘，而且担负着固定引线的作用，变压器套管是变压器载流元件之一，在变压器运行中，长期通过负载电流，当变压器外部发生短路时通过短路电流。

    套管主要由电容芯子、油枕、法兰、上下瓷套组成，主绝缘为电容芯子，由同心电容串联而成，封闭在上下瓷套、油枕、法兰及底座组成的密封容器中，容器内充有经处理过的变压器油，使内部主绝缘成为油纸结构。套管主要组件间的接触面衬以耐油橡胶垫圈，各组件通过设置在储油柜中的一组强力弹簧所施加的中心压紧力作用，使套管内部处于全密封状态。这些套管有多种设计，可根据客户要求定制以满足几乎任何类型的客户要求。
