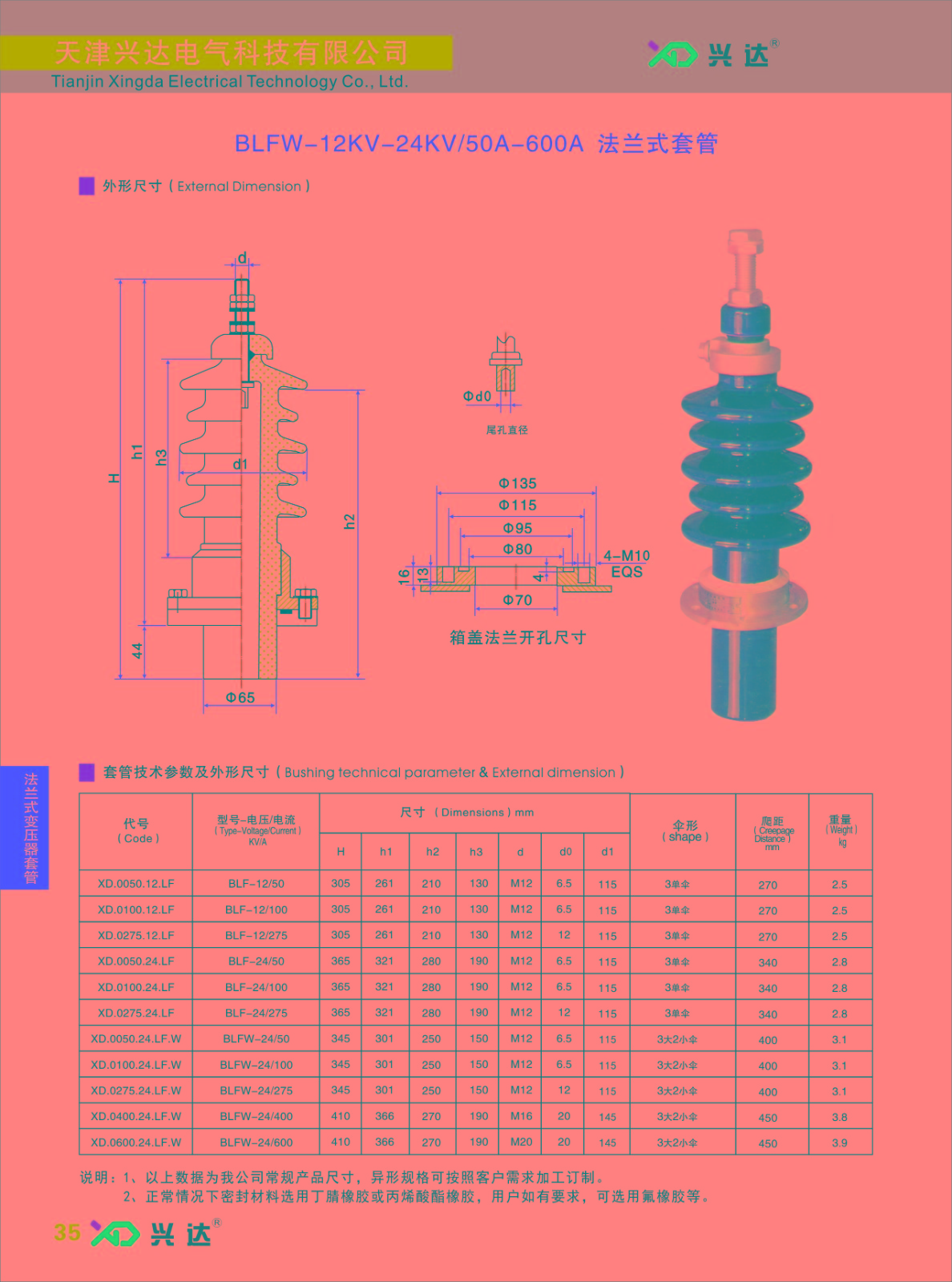

BLFW-12KV-24KV 变压器法兰式套管

时间:2021-08-03来源:http://tjxddq.com/news_article?news_id=17

变压器法兰式套管特点如下:

1.    无渗漏,密封性能好。套管密封结构选择在金属法兰之间,密封后上下法兰无缝隙,胶垫无外漏,避免了因胶垫外露而产生的老化、龟裂现象,所配胶垫为双线密封胶垫,确保密封可靠。

2.    具有高抗震和耐破性、机械强度好,套管铝合金法兰采用航空技术生产,瓷套与法兰采用特殊工艺经卡装后粘结在一起,机械强度高、耐腐蚀、外型美观,适合特殊环境。

3.    无局部放电,电气性能好。产品经优化设计,使电场更均匀,无悬浮电位,局部放电小于10pc.

4.    结构合理,安全性能好。产品设计载流裕度大,采用自体散热和油循环散热设计,减少和避免了导电杆在长时间或超负荷运行时过热和烧蚀现象的发生。

5.    安装方便,通用性好。套管根据国内行业特点及惯例设计,可与现有套管实行互换,通用性好,便于选用和产品的布置。法兰式套管减少了安装附件,减轻了劳动强度。

技术标准

GB/T4109-2008

套管类别

12KV级套管

24KV级套管

40.5KV级套管

干弧距离

195mm

350mm

485mm

额定电压下局放

<5PC

<5PC

<5PC

额定电压

12KV

24KV

40.5KV

爬电距离

380mm

744mm

1256mm

60秒工频耐受电压

42KV

58KV

95KV

雷电冲击耐受电压

75KV(峰值)

125KV

200KV(峰值)
