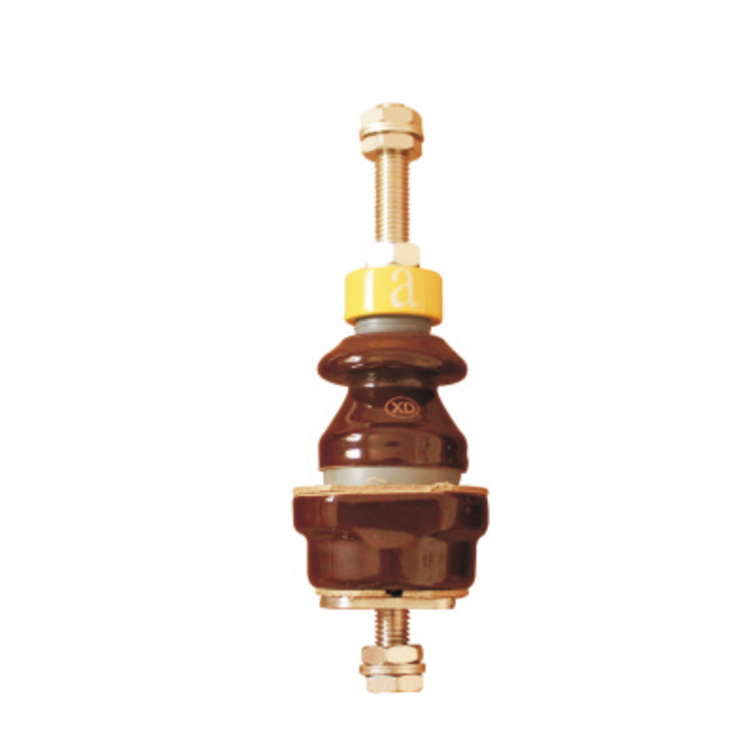

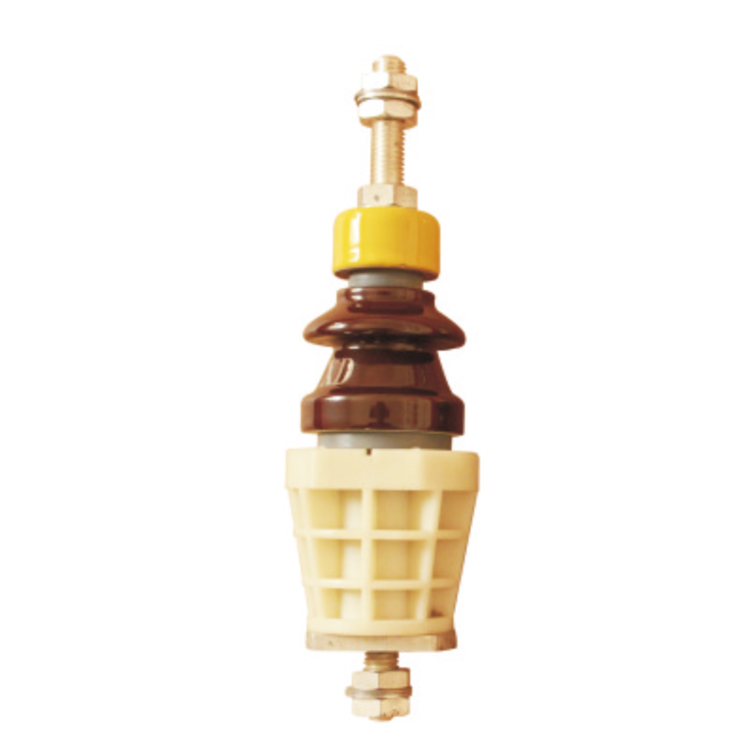

国标套管BF X系列

时间:2021-07-16来源:http://tjxddq.com/news_article?news_id=3




变压器套管是变压器箱外的主要绝缘装置,变压器绕组的引出线必须穿过绝缘套管,使引出线之间及引出线与变压器外壳之间绝缘,同时起固定引出线的作用。因电压等级不同,绝缘套管有纯瓷套管、充油套管和电容套管等形式

套管主要由电容芯子、油枕、法兰、上下瓷套组成,主绝缘为电容芯子,由同心电容串联而成,封闭在上下瓷套、油枕、法兰及底座组成的密封容器中,容器内充有经处理过的变压器油,使内部主绝缘成为油纸结构。套管主要组件间的接触面衬以耐油橡胶垫圈,各组件通过设置在储油柜中的一组强力弹簧所施加的中心压紧力作用,使套管内部处于全密封状态。法兰上设有放气塞、取油装置、测量套管介质损耗(tan δ,简称介损)和局部放电(简称局放)的装置。运行时测量装置的外罩

                                                        一定要罩上,保证末屏接地,严禁开路。

一、使用条件

1.环境温度:-45oC~+40oC

2.海拔高度:普通型套管不超过1000米,加强型及防污型套管不超过2500米。

3.普通型套管适用于轻污秽地区,防污型套管适用于重污秽地区。

4.安装角度:垂直或倾斜角度不超过30度。

二、.各字母含义

1.B-变压器用;

2.D-单体瓷绝缘;

3.F-复合瓷绝缘;

4.W-防污;

5. J-有附加绝缘

6.L-穿缆(或可装电流互感器)

三、套管型号中“/"前后的数字含义:

1.“/"前的数字表示额定电压(KV;

2.  “/"后的数字表示额定电流(A)。
